贴片电阻

当片式电阻器的电阻为±5 [％]时，用三个数字表示：跳线记录为000;如果电阻小于10Ω，则“R”小于10Ω。

在两个数字之间添加;阻力位于10Q以上。

最后一个值表示添加的零数。

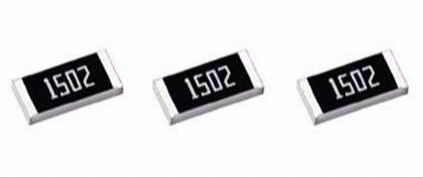

例如：4.7Ω写为4R7; 0Ω（跳线）记录为000; 100Ω记录为101; 1MΩ记录为105.当片式电阻器的电阻为±1 [％​​]时，使用四个数字。

前三位是有效数字，第四位表示添加的零数，电阻值小于10欧姆。

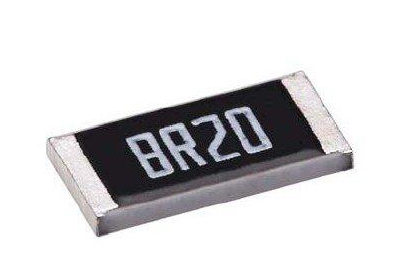

该位加上“R”;如果电阻是100Ω，则第二位是“0”。

例如：4.7Ω写为4R70; 100Ω记录为1000; 1MΩ记录为1004; 2005年记录到20MΩ; 10Ω记录为10R0。

体积小，重量轻;适应回流焊和波峰焊;电气性能稳定，可靠性高;装配成本低，与自动安装设备配套;高机械强度和卓越的高频特性。

1,5 [％]名称的准确度：RS-05K102JT 2,1名[％]精度：RS-05K1002FT R-表示阻力。

S-表示功率0402为1 / 16W，0603为1 / 10W，0805为1 / 8W，1206为1 / 4W，1210为1 / 3W，1812为1 / 2W，2010为3 / 4W，2512为1W 。

05-表示尺寸（英寸）：02表示0402,03表示0603,05表示0805,06表示1206,1210表示1210,1812表示1812,10表示1210,12表示2512.K-表示温度系数为100PPM ，102-5 [％]精度电阻表示：前两位表示有效数字，第三位表示有多少零，基本单位为Ω，102 =10000Ω=1KΩ。

1002是1％[％]电阻表示：前三个数字表示有效数字，第四个数字表示有多少个零，基本单位是Ω，1002 =100,000Ω=10kΩ。

J-表示精度为5 [％]，F-表示精度为1 [％]。

T-表示磁带包。

表面贴装技术（SMT）的应用非常普遍，SMT组装的电子产品比例已超过90％。

自20世纪80年代以来，中国一直参与SMT技术。

随着小型SMT生产设备的发展，SMT的应用范围进一步扩大。

在航空，航天，仪器仪表，机床等领域，SMT还用于生产少量的各种电子产品或部件。

近年来，除了电子产品开发商使用芯片器件开发新产品外，维护人员已开始修复由SMT技术组装的大量电子产品。

本文将介绍最广泛使用的芯片电阻器，电容器和电感器的主要参数和规格，以帮助开发人员和维护人员购买这些芯片组件。

目前，片式电阻器的型号不统一，由厂家自行设定，型号特别长（由十几个英文字母和数字组成）。

如果您在购买过程中可以正确提出芯片电阻的各种参数和规格，则可以方便地购买（或订购）所需的电阻。

片式电阻器有五个参数，即尺寸，电阻，容差，温度系数和封装。

1.芯片电阻器系列的尺寸系列通常有七种尺寸，由两个尺寸代码表示。

单码代码是由4位数字表示的EIA（美国电子工业协会）代码。

前两位数字和后两位数字表示电阻器的长度和宽度，单位为英寸。

另一个是度量代码，也以4位数字表示，单位为毫米。

不同尺寸的电阻器具有不同的额定功率。

表1列出了这七种电阻器尺寸的代码和额定功率。

2.电阻系列标称电阻由系列决定。

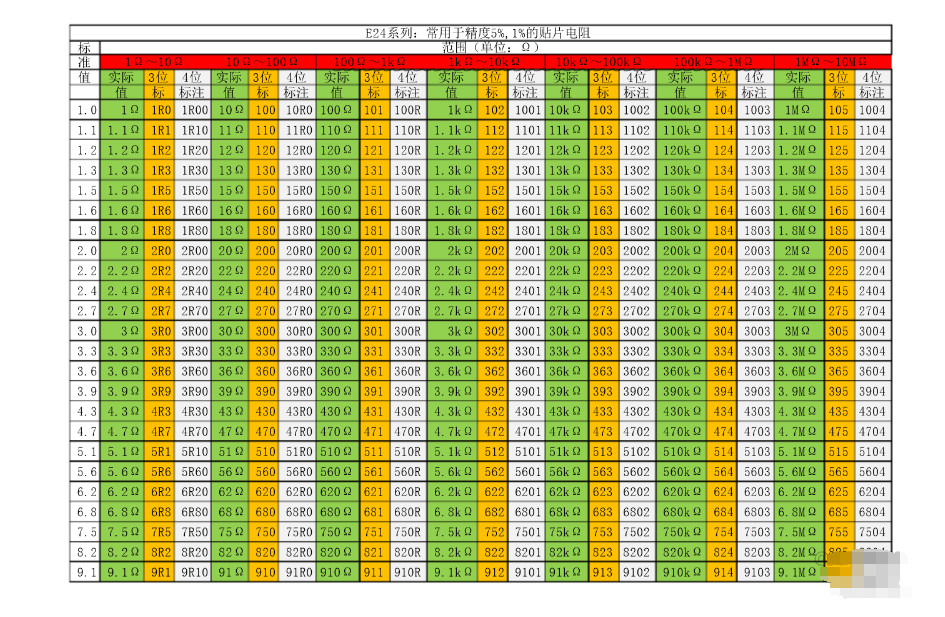

每个系列除以电阻的容差（公差越小，电阻分压越大），最常用的是E-24（电阻容差为±5％），如表2所示......电阻值由片式电阻器表面上的三位数表示，其中第一位和第二位是有效位，第三位代表后续零的数。

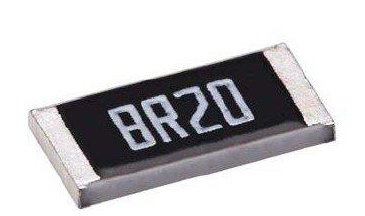

当存在小数点时，它由“R”表示。

并占用一个有效数字。

标称电阻代码表示方法如表3所示.3。

芯片电阻（碳膜电阻）的容差有4个等级，即F级，±1％; G级，±2％; J级，±5％; K级，±10％。

4.温度系数片式电阻器的温度系数有2级，即w级，±200ppm /°C; X级，±100ppm /°C。

只有公差为F级的电阻用于x类，而其他类的电阻通常为W级。

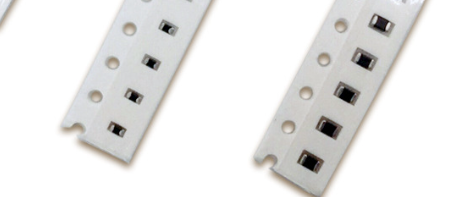

这种包装主要以散装和胶带的形式提供。

片式电阻的工作温度范围为-55 - + 125°C。

最大工作电压与尺寸有关：0201最低，0402 0602为0602，0805为150V，其他尺寸为200V。
